Como configurar a placa de captura Elgato Cam Link Pro?

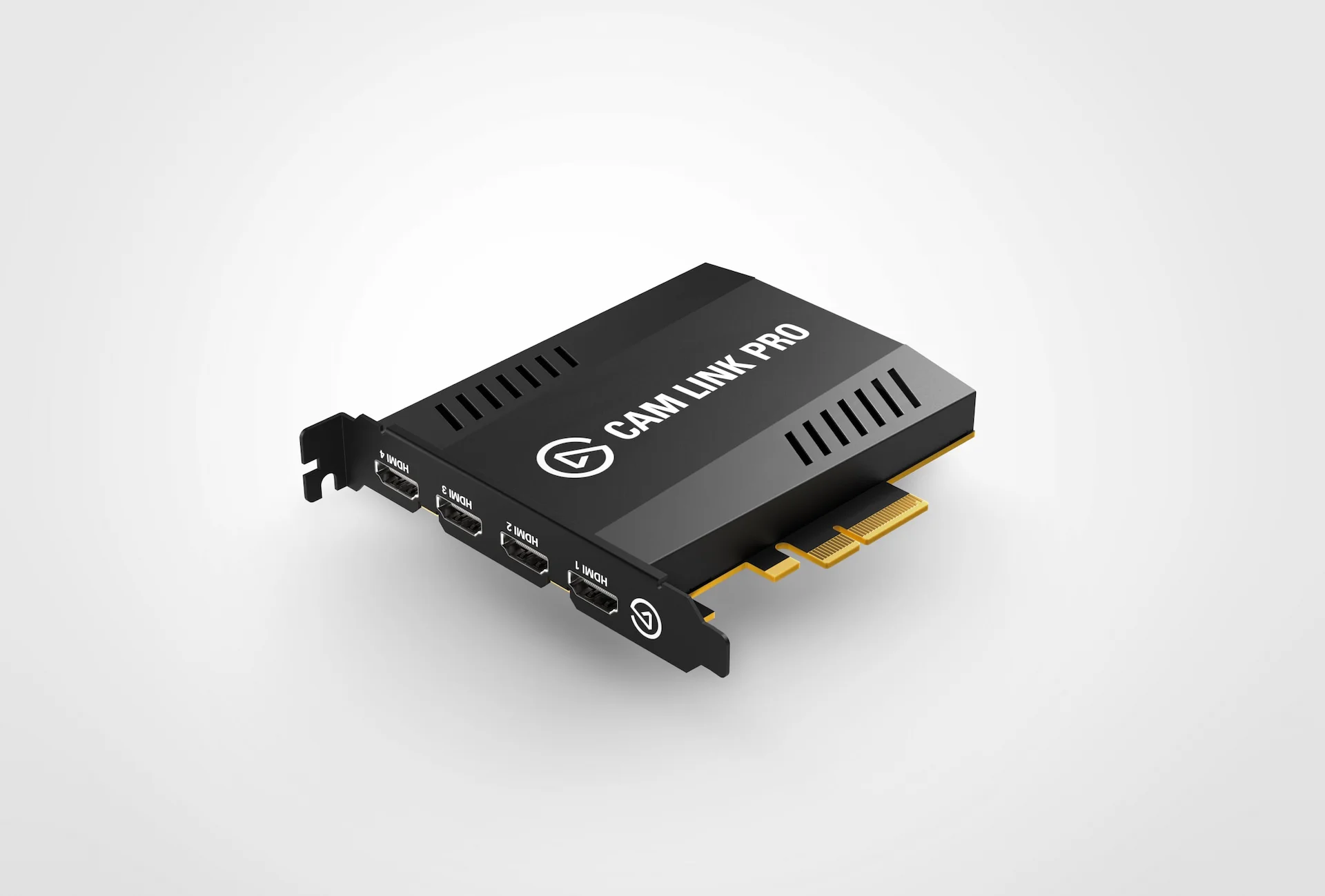

A placa de captura Elgato Cam Link Pro permite receber vários sinais de vídeo HDMI, até à resolução 4K, para os apresentar no Easy Multi Display. Veja como prepará-la corretamente antes de a utilizar com o software.

Requisitos de hardware

A Cam Link Pro exige uma potência de processamento considerável. Esta é a configuração mínima recomendada:

• Processador: Intel Core i7 (6ª geração ou mais recente) ou AMD Ryzen 7
• Ranhura PCIe: a Cam Link Pro necessita de uma porta PCIe x4, x8 ou x16 para funcionar de forma ideal

Esta configuração permite a captura e a codificação de vídeo em alta definição, com vários sinais HDMI que podem atingir a resolução 4K.

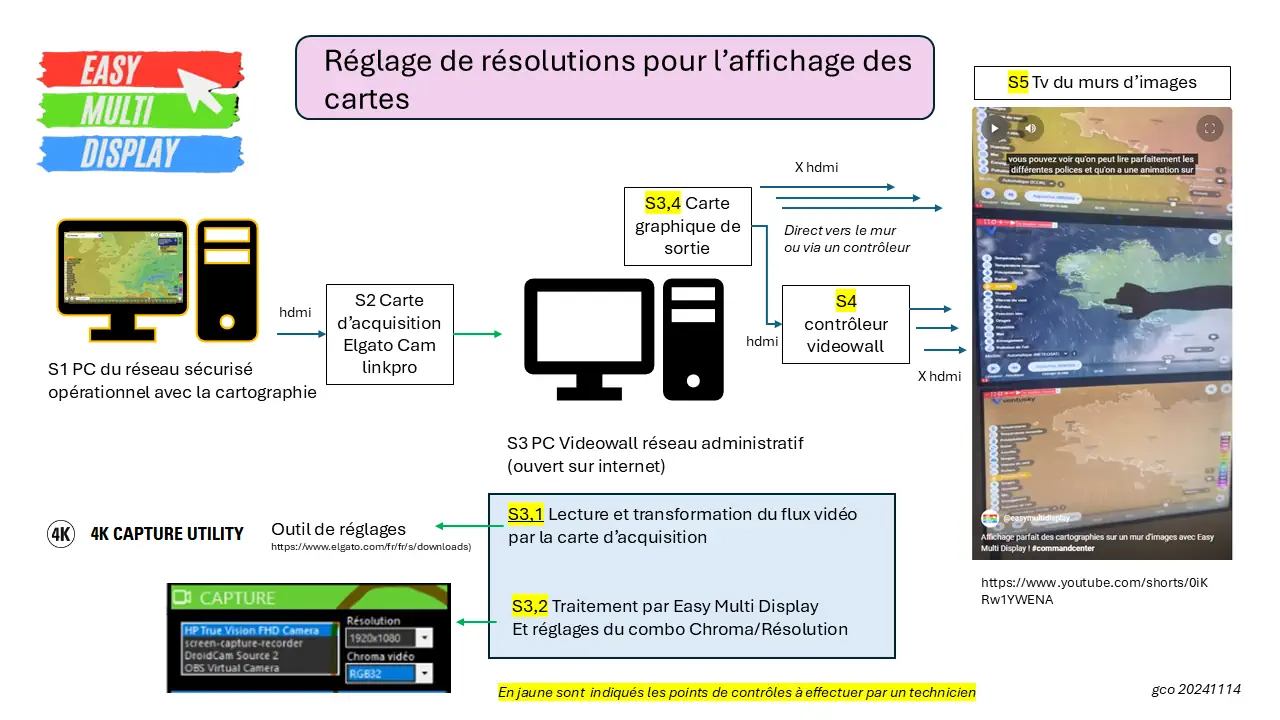

Passo 1: estabelecer a ligação

Instale o software 4K CAPTURE UTILITY no computador ligado ao dispositivo Elgato. O software está disponível em elgato.com/en/downloads. Inicie-o após a instalação para verificar se a ligação está correta.

Passo 2: verificar a exibição do PC de captura

Verifique se o PC de captura aparece corretamente na interface do software. Se o PC não estiver visível, ou se surgirem problemas de exibição (cores invertidas, má qualidade), não configure ainda o EMD nem o Drag&Drop. Resolva primeiro o problema ao nível do software Elgato.

Passo 3: ligar bem o cabo HDMI

Ligue o cabo HDMI à saída da placa gráfica, e não à saída da placa-mãe. A placa gráfica integrada é frequentemente demasiado fraca ou inadequada para a captura. Utilize cabos HDMI de boa qualidade e o mais curtos possível.

Passo 4: ajustar a saída de vídeo

Faça corresponder a resolução de saída à resolução de entrada apresentada no software 4K CAPTURE UTILITY. Ajuste, se necessário, o formato de crominância (chroma) do vídeo: o modo RGB32 é ideal neste caso.

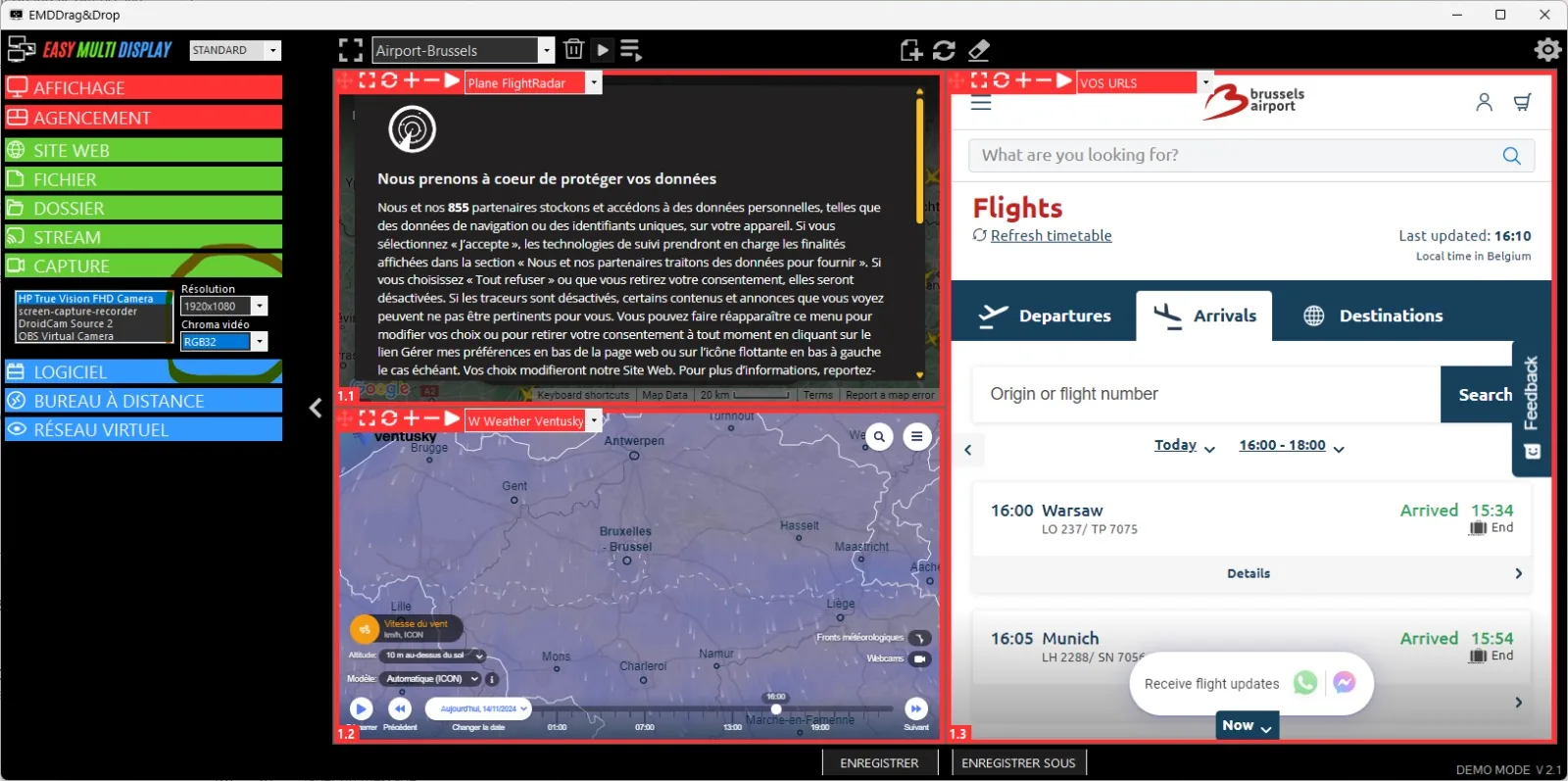

Depois de efetuadas estas verificações e com a imagem correta no software Elgato, pode configurar a fonte de captura no Easy Multi Display e apresentá-la na sua parede de ecrãs.
